Caratteristiche di misura

  • Indipendenti da pressione e temperatura
  • Nessuna parte in movimento, nessuna usura
  • Antenne ottimizzate, di ridotte dimensioni, semplici da installare
  • Nessun contatto con il prodotto
  • Non richiedono manutenzione
  • Semplice taratura con software di programmazione incluso



Caratteristiche tecniche principali

  • Campo di misura fino a 70 metri
  • Microprocessori veloci per una migliore analisi del segnale
  • Frequenza 26 GHz
  • Uscita del segnale 4-20 mA/HART (a 2 e 4 fili), RS485/MODBUS
  • Grado di protezione IP 67
  • Accuratezza fino a ± 5 mm
  • Temperatura di processo fino a 250 °C
  • Sicurezza antideflagrante Exia ⅡC T6 Ga

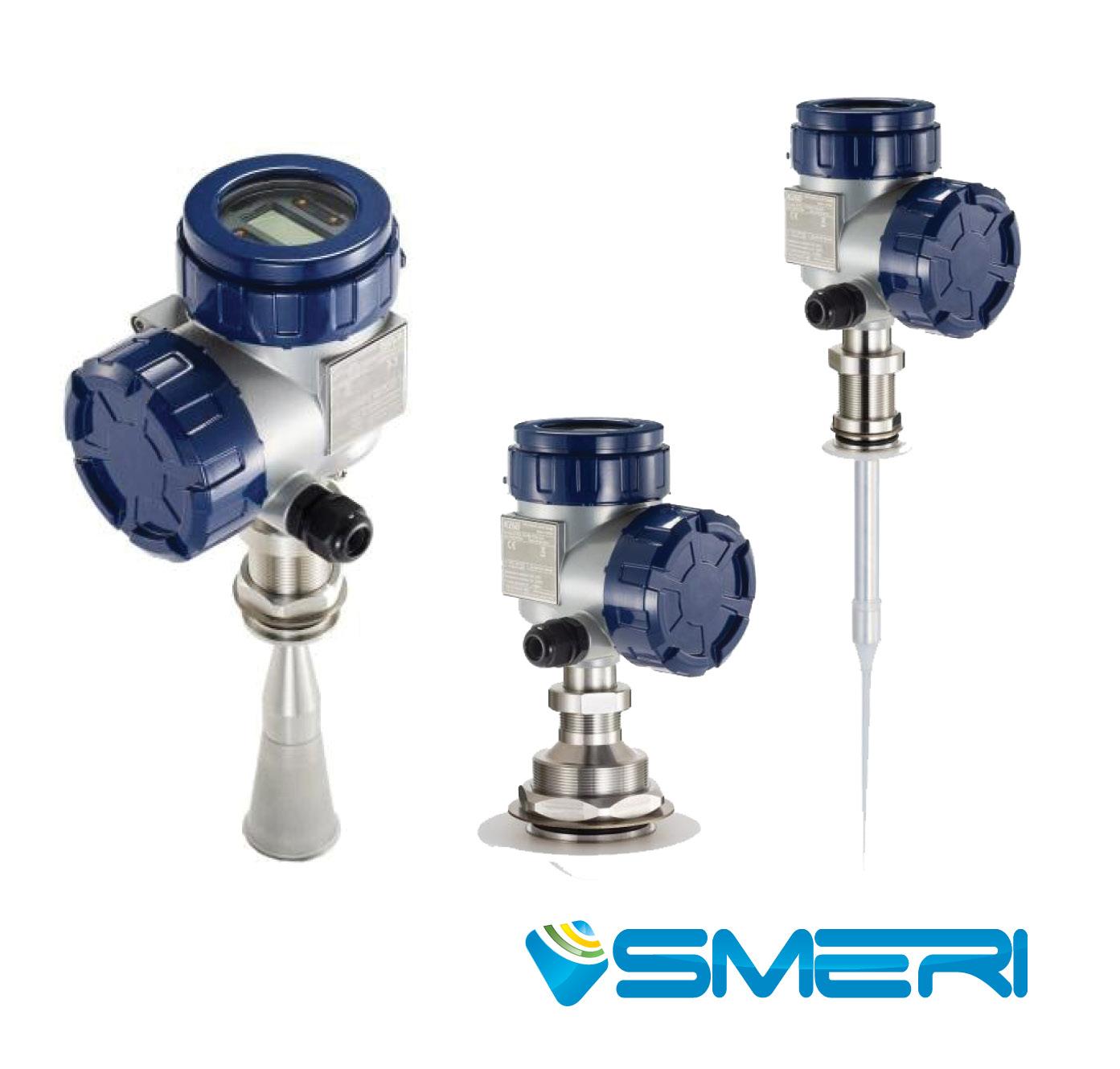

SENSORI DI LIVELLO RADAR PER LIQUIDI E SOLIDI

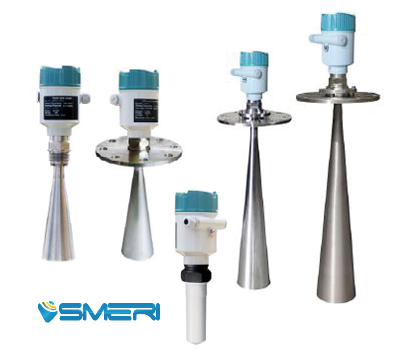

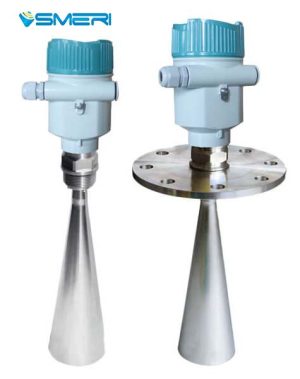

La serie di trasmettitori di livello radar RD – SmartLine utilizza microonde a 26 GHz. Il sistema di misura invia un segnale all’interno del serbatoio che impatta sulla superficie del prodotto. Il segnale è riflesso e captato dall’antenna del sistema di misura. Il tempo di transito del segnale è proporzionale alla misura di livello. Il trasmettitore, integrato nel sistema, genera in uscita un segnale proporzionale.
Il misuratore Il misuratore RD è installato nel processo, non a contatto con il prodotto e non presenta parti meccaniche in movimento. È caratterizzato, quindi, da elevata affidabilità, ridotta manutenzione e lunga vita operativa.
L’elaborazione del segnale è eseguita da un sistema intelligente in grado di ottimizzare la misura, eliminando segnali spuri e compensando le perdite di segnale.
La misura copre un campo fino a 70 m. Il misuratore è anche utilizzato per la misura di portata in canali aperti, poiché integra il relativo algoritmo per il calcolo della funzione non lineare.
Le prestazioni di misura possono essere influenzate da diversi fattori, quali costante dielettrica del prodotto, condizioni della superficie, dimensioni dell’antenna. Applicazioni tipiche sono la misura di livello in serbatoi e sili, in bacini naturali o artificiali, in serbatoi contenenti liquidi aggressivi, sistemi antincendio, canali aperti.
