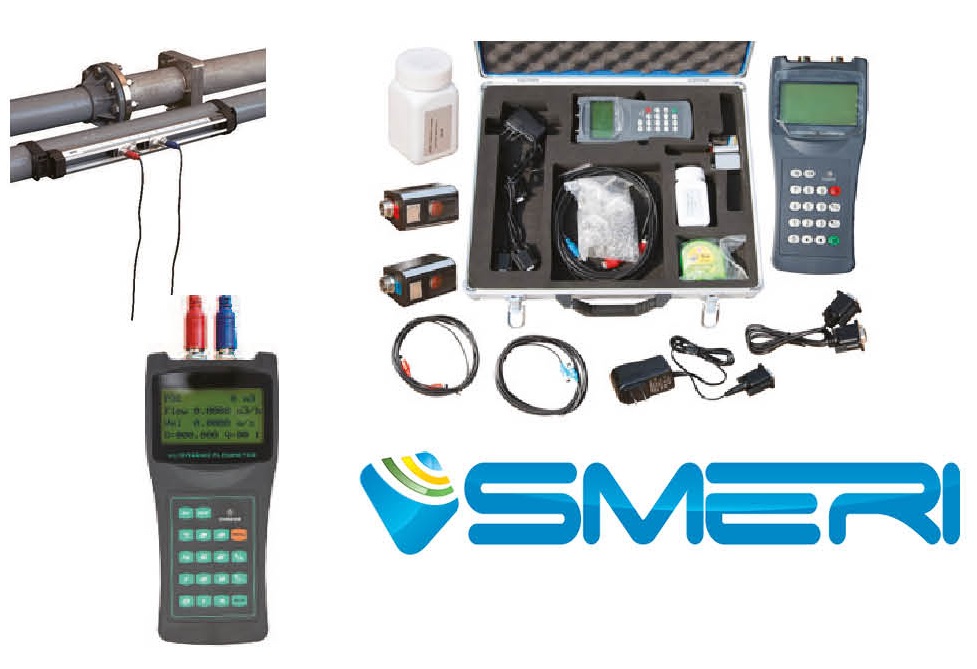

Il misuratore S-HAND della serie Smart Line si basa sul principio del “Time of Flight” (tempo di volo degli ultrasuoni).
I due sensori si comportano da emettitori e ricevitori di segnali a ultrasuoni. Sono fissati all’esterno di un tubo vuoto e a una certa distanza tra loro.La differenza tra il tempo di andata e ritorno tra i due sensori è direttamente correlata alla velocità del prodotto nel tubo.

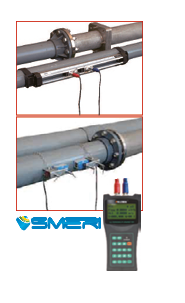

I sensori possono essere montati a “V” con gli ultrasuoni che attraversano 2 volte il tubo, a “W” con 4 traverse e a “Z” con i sensori montati in posizione opposta e 1 traversa, a “N” (utilizzato raramente).
Il tipo di montaggio dipende dalle caratteristiche del tubo e del liquido.

CARATTERISTICHE

• Soluzione agile ed economicamente vantaggiosa
• Misura non invasiva
• Sensore clamp-on
• Accuratezza migliore dell’1%
• Distribuzione dell’acqua, sistemi di riscaldamento, energia degli edifici
• Industria chimica, petrolchimica, metallurgica, centrali elettriche

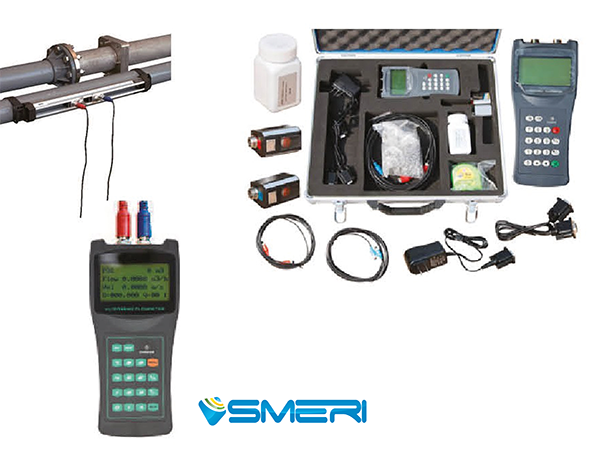

Il misuratore S-HAND-PLUS della serie Smart Line si basa sul principio del “Time of Flight” (tempo di volo degli ultrasuoni).
La progettazione innovativa, con trasduttori di precisione e circuiti di elaborazione del segnale, consente di misurare con precisione la portata della maggior parte dei liquidi in un ampio campo di velocità di deflusso (±0.01 … ±12 m/s).

VANTAGGI

• Installazione semplice, veloce, economica
• In opzione, funzione BTU per la misura di energia
• Potente archiviazione dati, compatibile anche con software di analisi dei dati
• Staffa di montaggio a guida singola o doppia
